Изменение вида диаграммы
Так же, как и сводная таблица, сводная диаграмма является очень гибкой, и ее можно легко трансформировать, добавляя и удаляя поля, перемещая их из одной области в другую. Кроме того, можно изменить тип диаграммы, например, превратить ее из гистограммы в график (рис. 8.54). В этом случае каждая ломаная линия соответствует серии столбцов на столбчатой диаграмме. Каждая линия выделяется своим цветом и видом точек. Легенда описывает, какому значению поля "Годы" (Year) соответствует каждая линия.

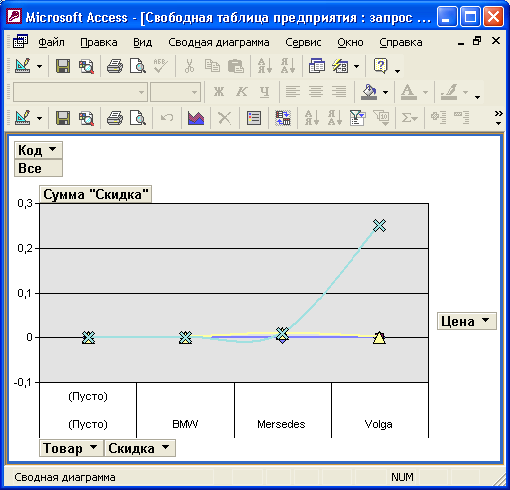

Рис. 8.54. Диаграмма в виде графика
Для того чтобы изменить тип диаграммы, щелкните мышью в любом месте области диаграммы и убедитесь, что эта область выделена. Тогда становится доступна кнопка Тип диаграммы (Chart Type) на панели инструментов (рис. 8.55). Нажмите эту кнопку. В диалоговом окне Свойства (Properties) раскроется вкладка Тип (Туре). На ней представлены все типы диаграмм, которые могут быть построены. Выберите нужный тип из списка, а затем подтип справа и остановитесь на том типе, который вам больше нравится.
Рис. 8.55. Изменение типа сводной диаграммы
Можно очень легко поменять местами поля рядов и категорий. Для этого достаточно нажать кнопку По строке или по столбцу (By Row/By Column) на панели инструментов. И диаграмма мгновенно трансформируется (рис. 8.56). Остальные кнопки панели инструментов, такие как Свернуть (Collapse), Развернуть (Expand), Автовычисления (AutoCalc), работают так же, как и в сводной таблице.

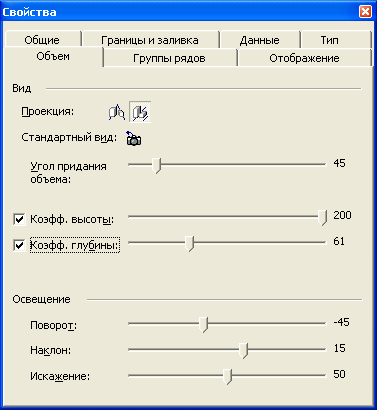

Можно поворачивать диаграмму по часовой или против часовой стрелки. Для этого, выделив область диаграммы, необходимо открыть вкладку Общие (General) диалогового окна Свойства (Properties) и использовать четыре кнопки: Отразить справа налево (Flip Horizontal), Отразить сверху вниз (Flip Vertical), Повернуть на 90° по часовой стрелке (Rotate Clockwise) и Повернуть на 90° против часовой стрелки (Rotate Counter Clockwise).
Рис. 8.56. Трансформация сводной диаграммы
