Сетевой график

Блоки графика могут различаться цветом и формой в зависимости от типа задачи (обычная задача, завершающая задача или фаза) и ее состояния (выполняется, не выполняется, завершена). На блоке может быть указана любая дополнительная информация, например на рис. 6.1 это название задачи, даты начала и окончания, длительность и задействованные ресурсы. На этом сетевом графике параллелепипедами обозначены фазы, прямоугольниками — задачи, а многоугольниками — завершающие задачи. Начатые задачи перечеркнуты одной линией, а завершенные — двумя. Стрелки соответствуют связям между задачами. Рядом. со связями указывается их тип.

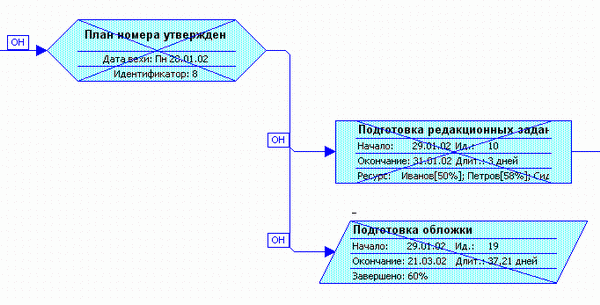

Фрагмент плана проекта на сетевом графике

Рис. 6.1. Фрагмент плана проекта на сетевом графике

На рис. 6.2 представлены блоки сетевого графика с описанием, и в них указано больше информации, чем в блоках стандартного сетевого графика: добавлены данные о типе задачи и степени выполнения.

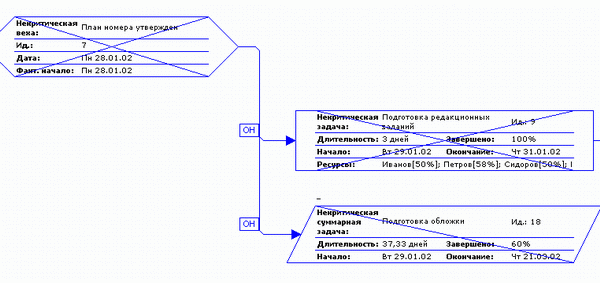

Фрагмент плана проекта на сетевом графике с описанием.

Pис. 6.2. Фрагмент плана проекта на сетевом графике с описанием.

Блоки обозначают те же задачи, что и блоки на рис. 6.1, но информации в них представлено больше

Блоки графика могут быть сориентированы относительно друг друга в зависимости от даты начала работ. В таком случае график делится на колонки, соответствующие единице измерения (день, неделя, месяц), и тогда задачи, начинающиеся в один и тот же момент (день, неделю, месяц), будут находиться в одной колонке. Размер блоков с длительностью задач при этом не соотносится.
